Die Konstruktionsregeln für Schrauben und Schweißnähte in der IDEA StatiCa Connection Anwendung wurde um neue Regeln nach allen verfügbaren Normen zusammen mit Referenzen für Eurocode erweitert.

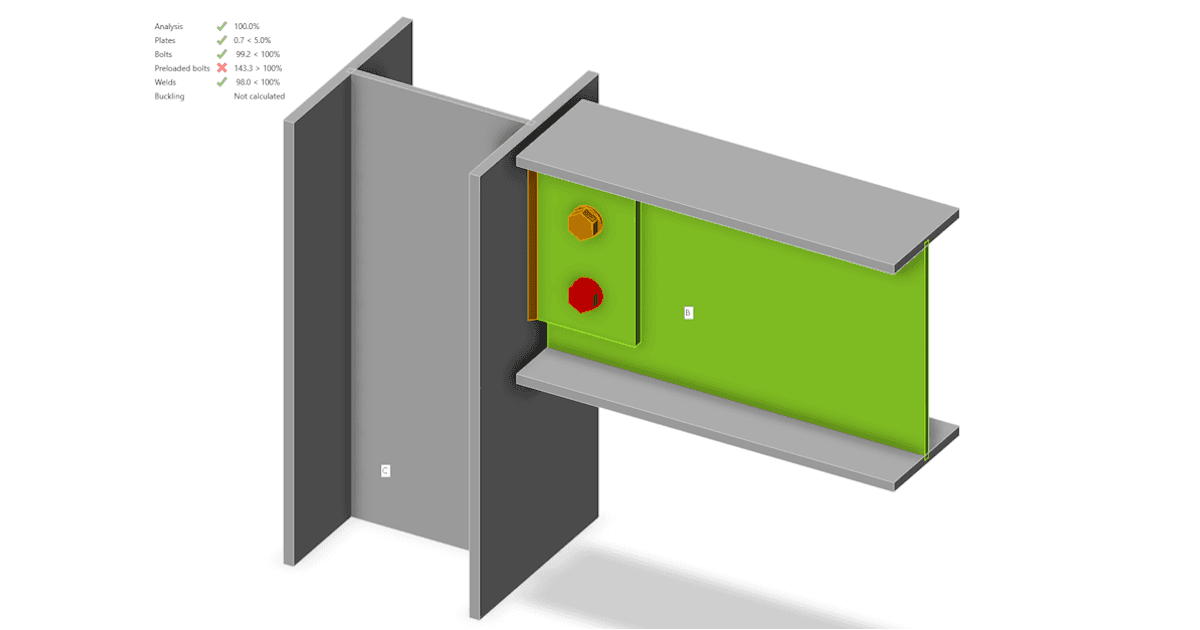

Es werden zwei mögliche Situationen unterschieden, bei denen Sie in den Konstruktionsregeln eine Warnmeldung erhalten:
- Dieselben beiden Platten werden sowohl durch Schrauben als auch durch Schweißnähte verbunden.
- Dieselben beiden Platten sind sowohl durch Schrauben als auch durch vorgespannte Schrauben miteinander verbunden.
1. SL-Verbindungen und Schweißnähte
Wenn dieselben zwei Platten durch Schweißnähte und Schrauben verbunden sind, deren Schubkraftübertragung als Lochleibung - Interaktion Scherzug eingestellt ist, wird eine Warnmeldung im Abschnitt Nachweis - Schrauben angezeigt.
2. SL- und GV-Verbindungen
Wenn dieselben zwei Platten durch Schrauben verbunden sind, bei denen die Schubkraftübertragung auf Lochleibung - Interaktion Scherzug eingestellt ist, und Schrauben, bei denen die Schubkraftübertragung auf Reibung (GV-Verbindungen) eingestellt ist, wird eine Warnmeldung im Abschnitt Nachweis - vorgespannte Schrauben angezeigt.
Warum sollte man das beachten?
Die Verwendung der oben genannten Ansätze in Ihren Projekten kann die Verbindung beeinträchtigen.
Die Warnmeldung gibt Ihnen Empfehlungen an die Hand. Erhöhte Aufmerksamkeit für den Entwurf wird empfohlen, ist aber nicht unbedingt erforderlich. Mit anderen Worten: Die Verbindung wird nicht wegen des Problems versagen, aber Sie riskieren einen fehlerhaften Entwurf.
Außerdem sind solche Workflows nicht durch Normen zugelassen.
Bitte beachten Sie, dass Sie die Konstruktionsregeln in den Normeinstellungen zulassen müssen, da sie standardmäßig nicht berücksichtigt wird.
Verfügbar in IDEA StatiCa Steel und IDEA StatiCa Complete.
