Wenn die Berechnung nicht vollständig abgeschlossen ist und die Analyse nicht 100% erreicht, kann dies mehrere Gründe haben.
Bis zum Grenzwert rechnen

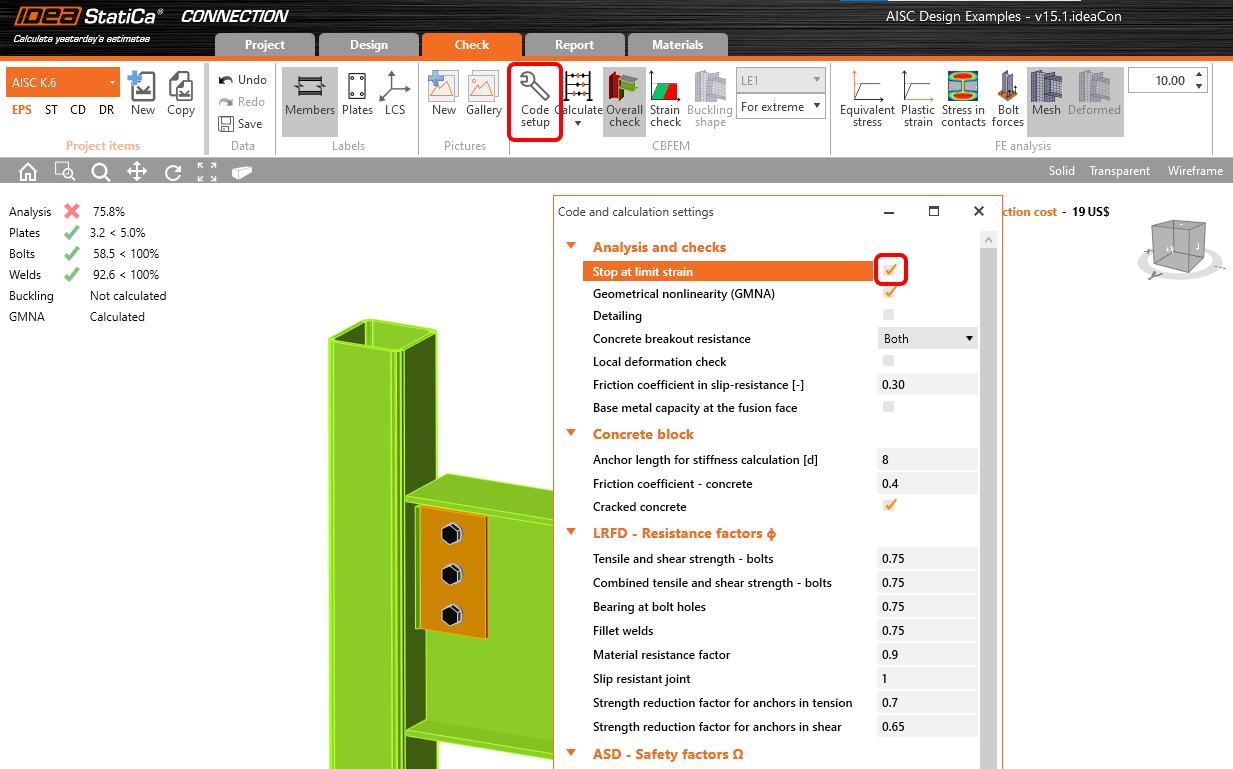

In den Normeinstellungen gibt es eine Option zum Aktivieren der Funktion Bis zum Grenzwert rechnen. Wenn dies aktiviert ist, wird die Analyse angehalten, wenn die Kapazität eines Teils der Verbindung (z.B. einer Platte, einer Schweißnaht usw.) erreicht ist. Wenn die Verbindung überlastet ist, wird die Analyse gestoppt, bevor die eingegebenen Lasten vollständig angewendet werden und der tatsächliche Prozentsatz der verwendeten Lasten angezeigt wird.
Zu komplexer Anschluss
Wenn das Anschlussmodell sehr komplex ist, reicht die Standardkapazität der Finite-Elemente-Berechnung möglicherweise nicht aus, sodass die Analyse 0% erreicht. In einem solchen Fall kann die Berechnungskapazität angepasst werden, damit die Analyse durchgeführt werden kann.
Erhöhen Sie in den Normeinstellungen die Werte der Anzahl der Analyse-Iterationen vom Standardwert 25 auf einen höheren Wert (z. B. 50) und die Anzahl der abweichenden Iterationen vom Standardwert 3 auf einen höheren Wert (z.B. 5). Dies erhöht die Rechenkapazität, verlängert aber auch die Berechnung.
Geometrische Nichtlinearität (GMNA)
Die GMNA bedeutet eine erweiterte geometrisch nichtlineare Analyse, die genauere Ergebnisse für Modelle liefert, hauptsächlich mit Hohlprofilen. Der GMNA-Solver wird nur verwendet, wenn das gelagerte Bauteil einen Hohlprofil hat. Die GMNA-Analyse kann in den Normeinstellungen ein- und ausgeschaltet werden. Wenn die Verbindung überlastet ist, können die Hohlprofile an Stabilität verlieren, was zu einer Unterbrechung der Analyse bei dem aktuellen Prozentsatz der angewendeten Lasten führt.
Durch Deaktivieren der GMNA in den Normeinstellungen wird die Analyse mit 100% abgeschlossen, wobei der Fehler des Hohlprofils und anderer Teile der Verbindungen angezeigt wird.
Instabiles Analysemodell
